U020】如何实现视觉识别

作者:机器谱

图文展示3264(1)

图文展示3264(1)

副标题

VS配置OpenCV
识别颜色
识别形状

2)在“解决方案资源管理器”里右击“引用”,“添加引用”,点击左侧的“浏览”,再点击下图中左侧的“浏览”选项,添加dll文件。

一、实验内容

       在Visual Studio 2015.net下配置OpenCV环境,便于后续视觉相关实验的开发。


二、实验设备

       计算机一台。


三、操作步骤

1、配置环境变量

1)打开配置环境资料包\OpenCV3.2.zip,解压到任意盘符目录,如 E:\Workspace\OpenCV_lib_3.2

(2)配置环境变量:在“系统属性”下“高级”选项找到“环境变量”,点击进入,在“系统变量”Path变量添加OpenCV以及OpenCvSharp变量,如下图所示:

① E:\Workspace\OpenCV_lib_3.2\OpenCvSharp-3.2.0-x64-20171112

② E:\Workspace\OpenCV_lib_3.2\OpenCvSharp-3.2.0-x64-20171112\DebuggerVisualizers

③ E:\Workspace\OpenCV_lib_3.2\opencv\build\x64\vc14\bin

点击“浏览”选项,添加所需的dll文件,路径在:E:\Workspace\OpenCV_lib_3.2\OpenCvSharp-3.2.0-x64-20171112\net40

3)重启电脑,使环境变量配置生效。

2、C#工程配置

1)新建C#控制台程序

3)在“配置管理器”中,将下面“平台”选择“x64"。

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using OpenCvSharp;


namespace opencv_test

{

    class Program

    {

        static void Main(string[] args)

        {

            Console.WriteLine("*************************************************按q退出程序*************************************************");

            while (true)

            {

                Mat SRC = Cv2.ImRead("lena.jpg");

                if (SRC.Empty())

                {

                    Console.WriteLine("SRC is empty");

                }

                Cv2.NamedWindow("SRC", 0);

                Cv2.ImShow("SRC", SRC);

                Char key = (Char)Cv2.WaitKey(10);

                if (key == 'q')

                    break;

            }

        }

    }

}

至此,OpenCV的环境配置完成,可进行后续视觉相关实验的开发。

视觉相关实验案例可参考 R023】小型双轮差速底盘-视觉循迹 R325】小黑仿生轮腿机器人-机器视觉

注:

若运行过程中出现错误,原因有下:

① VS“配置管理器”里的平台选择错误

② “Debug”目录下未放置图片,导致抛出异常

四、资料清单

序号

内容
1

配置环境资料包


5)程序执行,运行如下:

4)测试程序:功能为加载一张图片并通过OpenCV的窗口显示出来。

Debug目录(如:E:\Projectcode\C#\opencv_test\opencv_test\bin\x64\Debug)下放置一张图片,此处命名为 ”lena.jpg”

参考程序examples\1\opencv_test\opencv_test\Program.cs如下:

文件下载
【整体打包】-【U020】如何实现视觉识别-VS配置OpenCV环境-资料附件.zip
293.04MB下载8次下载
上一页 1 下一页

1. 功能说明

      通过摄像头识别特定颜色(红、绿、蓝)。摄像头采集图像信息并通过WiFi将信息传递给PC端,然后PC端根据比例判断出目标颜色在色盘上的所属颜色后,指针便会指向对应颜色。

红、绿、蓝-色块

2. 电子硬件

    本实验中采用了以下硬件:

主控板

Basra主控板(兼容Arduino Uno)

扩展板

Bigfish2.1扩展板

电池7.4V锂电池
通信2510通信转接板
WiFi路由器

其它

摄像头

配置OpenCV的Visual Studio 2015.net环境的计算机一台


using System;

using System.IO;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows;

using System.Windows.Controls;

using System.Windows.Data;

using System.Windows.Documents;

using System.Windows.Input;

using System.Windows.Media;

using System.Windows.Media.Imaging;

using System.Windows.Navigation;

using System.Windows.Shapes;

using System.Windows.Media.Animation;

using System.Threading;

using OpenCvSharp;

using System.Drawing;

using System.Drawing.Imaging;


namespace Color_Detect

{

    /// <summary>

    /// Color_Detect

    /// </summary>

    public partial class MainWindow : System.Windows.Window

    {

        /*

         * 指针角度对应各颜色

         * 25 -> 红色

         * 90 -> 绿色

         * 150 -> 蓝色

         */

        int ANGLE_RED = 0;

        int ANGLE_GREEN = 0;

        int ANGLE_BLUE = 0;


        //各颜色像素所占窗口的比例

        double numOfred = 0.0;

        double numOfgreen = 0.0;

        double numOfblue = 0.0;


        //创建视频图像实例

        VideoCapture capture = new VideoCapture("http://192.168.8.1:8083/?action=stream");

        Mat frame = new Mat();   //存储视频每一帧图像像素

        Mat resultColor = new Mat(); //存储检测后的颜色像素


        //视频显示切换变量

        Boolean isChange = false;


        public MainWindow()

        {

            InitializeComponent();

        }


        private void Window_Loaded(object sender, RoutedEventArgs e)

        {

            ANGLE_RED = 25;

            ANGLE_GREEN = 90;

            ANGLE_BLUE = 150;

        }


        //颜色指示动画函数

        int angelCurrent = 0;


        private void ColorIndicate(int where) {

            RotateTransform rt = new RotateTransform();

            rt.CenterX = 150;

            rt.CenterY = 185;


            this.indicatorPin.RenderTransform = rt;


            double timeAnimation = Math.Abs(angelCurrent - where) * 5;

            DoubleAnimation da = new DoubleAnimation(angelCurrent, where, new Duration(TimeSpan.FromMilliseconds(timeAnimation)));

            da.AccelerationRatio = 0.8;

            rt.BeginAnimation(RotateTransform.AngleProperty, da);


            switch (where) {

                case 25:

                    colorDisplay.Content = "红色";

                    break;

                case 90:

                    colorDisplay.Content = "绿色";

                    break;

                case 150:

                    colorDisplay.Content = "蓝色";

                    break;

                default:

                    colorDisplay.Content = "颜色指示";

                    break;

            }


            angelCurrent = where;

        }


        /// <summary>

        /// MatToBitmap(Mat image)

        /// </summary>

        public static Bitmap MatToBitmap(Mat image)

        {

            return OpenCvSharp.Extensions.BitmapConverter.ToBitmap(image);

        }


        /// <summary>

        /// BitmapToBitmapImage(System.Drawing.Bitmap bitmap)

        /// </summary>

        public static BitmapImage BitmapToBitmapImage(Bitmap bitmap)

        {

            using (MemoryStream stream = new MemoryStream())

            {

                bitmap.Save(stream, ImageFormat.Png); //格式选Bmp时,不带透明度


                stream.Position = 0;

                BitmapImage result = new BitmapImage();

                result.BeginInit();

                // According to MSDN, "The default OnDemand cache option retains access to the stream until the image is needed."

                // Force the bitmap to load right now so we can dispose the stream.

                result.CacheOption = BitmapCacheOption.OnLoad;

                result.StreamSource = stream;

                result.EndInit();

                result.Freeze();

                return result;

            }

        }


        //颜色检测函数

        private void filterColor() {

            Mat hsvImage = frame.CvtColor(ColorConversionCodes.BGR2HSV);

            resultColor = new Mat(hsvImage.Rows, hsvImage.Cols, MatType.CV_8UC3, Scalar.All(255));


            double H = 0.0, S = 0.0, V = 0.0;

            float area = (float)(hsvImage.Rows * hsvImage.Cols);

            float rateOfred = 0, rateOfgreen = 0, rateOfblue = 0;


            for (int i = 0; i < hsvImage.Rows; i++) {

                for (int j = 0; j < hsvImage.Cols; j++) {


                    H = hsvImage.Get<Vec3b>(i, j)[0];

                    S = hsvImage.Get<Vec3b>(i, j)[1];

                    V = hsvImage.Get<Vec3b>(i, j)[2];


                    var color = frame.Get<Vec3b>(i, j);


                    if (((H >= 0 && H <= 10) || (H >= 125 && H <= 180)) && S >= 43 && V >= 46) //红色像素所在hsv范围

                    {

                        resultColor.Set<Vec3b>(i, j, color);

                        numOfred++;

                    }

                    else if ((H >= 33 && H <= 83) && S >= 43 && V >= 46) //绿色像素所在hsv范围

                    {

                        resultColor.Set<Vec3b>(i, j, color);

                        numOfgreen++;

                    }

                    else if ((H > 100 && H < 124) && S >= 43 && V >= 46) //蓝色像素所在hsv范围

                    {

                        resultColor.Set<Vec3b>(i, j, color);

                        numOfblue++;

                    }

                }

            }


            rateOfred = (float)(numOfred) / area * 100;

            rateOfgreen = (float)(numOfgreen) / area * 100;

            rateOfblue = (float)(numOfblue) / area * 100;


            if (rateOfred > 85)

            {

                ColorIndicate(ANGLE_RED);

            }

            else if (rateOfgreen > 85)

            {

                ColorIndicate(ANGLE_GREEN);

            }

            else if (rateOfblue > 85) {

                ColorIndicate(ANGLE_BLUE);

            }


            numOfred = 0;

            numOfgreen = 0;

            numOfblue = 0;

        }


        //视频显示函数

        private void ThreadCapShow()

        {


            while (true)

            {

                try

                {

                    capture.Read(frame); // same as cvQueryFrame

                    if (frame.Empty())

                        break;


                    this.Dispatcher.Invoke(

                        new Action(

                            delegate

                            {

                                if (isChange)

                                {

                                    filterColor();

                                    originImage.Source = BitmapToBitmapImage(MatToBitmap(resultColor));

                                    resultColor = null;

                                }

                                else {

                                    originImage.Source = BitmapToBitmapImage(MatToBitmap(frame));

                                }

                            }

                            ));

                    //Cv2.WaitKey(100);

                    //bitimg = null;

                }

                catch { }

            }

        }


        //加载视频

        private void loadBtn_Click(object sender, RoutedEventArgs e)

        {

            if (originImage.Source != null) return;

            Thread m_thread = new Thread(ThreadCapShow);

            m_thread.IsBackground = true;

            m_thread.Start();

        }


        //切换视频显示,显示检测结果

        private void changeBtn_Click(object sender, RoutedEventArgs e)

        {

            if (!isChange)

            {

                isChange = true;

                changeBtn.Content = "返回";

            }

            else {

                isChange = false;

                changeBtn.Content = "切换";


                //指针角度归零

                ColorIndicate(0);

            }

        }

    }

}

3. 功能实现

工作原理:

      ① 摄像头采集图像信息;

      ② 通过WiFi将信息传递给PC端(VS2015配置的OpenCV环境);

      ③ 在PC端修改红色色域范围,用于判断摄像范围内的红色像素;

采用HSV颜色模型

      ④ 计算检测在显示的摄像范围内的红色像素区域所占比例=红色像素范围/显示的摄像范围;

      ⑤ 根据比例判断目标颜色在色盘上所属颜色;

      ⑥ 指针指向对应颜色。

3.1硬件连接

      将摄像头与路由器连接,启动路由器,将PC连接到路由器的WIFI网络。

      本实验不需要用到主控板作为下位机,可直接通过WiFi将图像信号传递给PC端,所以无需下位机编程。

主控板与WiFi正常连线,给WiFi路由器模块通电。

接线说明:

      ① 将2510通信转接板连接到扩展板的扩展坞上面;

      ② 找到1根USB线,一端连接到2510通信转接板接口上,另一端连接到WiFi路由器USB接口上;

      ③ 将摄像头线连接到WiFi路由器接口上。

3.2示例程序

      下面提供一个可以进行3个颜色(红、绿、蓝)识别的参考例程(MainWindow.xaml.cs):

程序设定的颜色为红色、绿色、蓝色,可以使用色卡或者特定颜色的物体来检测。

注意:程序中的比例值设置为85%时,可以进行三种颜色的识别判断,建议测试的色块距离小一些,识别效果会更好。



4. 资料清单

序号

内容
1

【U020】-识别颜色-例程源代码


文件下载
【整体打包】-【U020】如何实现视觉识别-识别颜色-资料附件.zip
402.65KB下载2次下载
上一页 1 下一页

1. 功能说明

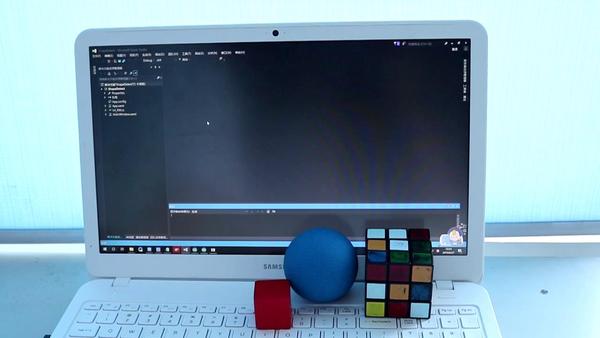

      通过摄像头识别圆形及矩形两种形状。

2. 电子硬件

     本实验中采用了以下硬件:

主控板

Basra主控板(兼容Arduino Uno)

扩展板

Bigfish2.1扩展板

电池7.4V锂电池
通信2510通信转接板
WiFi路由器

其它

摄像头

配置OpenCV的Visual Studio 2015.net环境的计算机一台


vector<Vec3f> circles;

HoughCircles(image, circles, HOUGH_GRADIENT, 2.0,

image.rows/8, // change this value to detect circles with different distances to each other

200, 85, 0, 0 // change the last two parameters

  // (min_radius & max_radius) to detect larger circles

);

//多边形检测,通过约束条件寻找矩形

static void findSquares(const Mat& image, vector<vector<Point> >& squares)

{

squares.clear();


Mat pyr, timg, gray0(image.size(), CV_8U), gray;


// down-scale and upscale the image to filter out the noise

pyrDown(image, pyr, Size(image.cols / 2, image.rows / 2));

pyrUp(pyr, timg, image.size());

vector<vector<Point> > contours;


// find squares in every color plane of the image

for (int c = 0; c < 3; c++)

{

int ch[] = { c, 0 };

mixChannels(&timg, 1, &gray0, 1, ch, 1);


// try several threshold levels

for (int l = 0; l < N; l++)

{

// hack: use Canny instead of zero threshold level.

// Canny helps to catch squares with gradient shading

if (l == 0)

{

// apply Canny. Take the upper threshold from slider

// and set the lower to 0 (which forces edges merging)

Canny(gray0, gray, 0, thresh, 5);

// dilate canny output to remove potential

// holes between edge segments

dilate(gray, gray, Mat(), Point(-1, -1));

}

else

{

// apply threshold if l!=0:

//     tgray(x,y) = gray(x,y) < (l+1)*255/N ? 255 : 0

gray = gray0 >= (l + 1) * 255 / N;

}


// find contours and store them all as a list

findContours(gray, contours, RETR_LIST, CHAIN_APPROX_SIMPLE);


vector<Point> approx;


// test each contour

for (size_t i = 0; i < contours.size(); i++)

{

// approximate contour with accuracy proportional

// to the contour perimeter

approxPolyDP(Mat(contours[i]), approx, arcLength(Mat(contours[i]), true)*0.02, true);


// square contours should have 4 vertices after approximation

// relatively large area (to filter out noisy contours)

// and be convex.

// Note: absolute value of an area is used because

// area may be positive or negative - in accordance with the

// contour orientation

if (approx.size() == 4 &&

fabs(contourArea(Mat(approx))) > 1000 &&

isContourConvex(Mat(approx)))

{

double maxCosine = 0;


for (int j = 2; j < 5; j++)

{

// find the maximum cosine of the angle between joint edges

double cosine = fabs(angle(approx[j % 4], approx[j - 2], approx[j - 1]));

maxCosine = MAX(maxCosine, cosine);

}


// if cosines of all angles are small

// (all angles are ~90 degree) then write quandrange

// vertices to resultant sequence

if (maxCosine < 0.3)

squares.push_back(approx);

}

}

}

}

}

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows;

using System.Windows.Controls;

using System.Windows.Data;

using System.Windows.Documents;

using System.Windows.Input;

using System.Windows.Media;

using System.Windows.Media.Imaging;

using System.Windows.Navigation;

using System.Windows.Shapes;

using System.Windows.Forms;

using System.Runtime.InteropServices;

using System.Threading;


namespace ShapeDetect

{

    /// <summary>

    /// 形状识别

    /// </summary>

    public partial class MainWindow : Window

    {

        //定义检测模式

        int IMAGE_MODE = 1, VIDEO_MODE = 2;


        private AutoResetEvent exitEvent;

        private Thread m_thread;


        //导入动态链接库

        [DllImport("HoughCircles_DLL.dll")]

        //检测圆

        public static extern System.UIntPtr HoughCircles([MarshalAs(UnmanagedType.LPStr)]string address, int detect_mode);

        [DllImport("SquareDetect_DLL.dll")]

        //检测矩形

        public static extern void SquareDetector([MarshalAs(UnmanagedType.LPStr)]string address, int detect_mode);


        public MainWindow()

        {

            InitializeComponent();

        }


        private void Window_Loaded(object sender, RoutedEventArgs e)

        {

            GetIni();

            imgCheckBtn.IsChecked = true;

            circleCheckBtn.IsChecked = true;

        }


        //获取ini配置文件信息

        private void GetIni()

        {

            ini_RW.FileName = System.Windows.Forms.Application.StartupPath + "\\Config.ini";

            this.videoAddress.Text = ini_RW.ReadIni("VideoUrl", "videourl", "");

            this.ipAddress.Text = ini_RW.ReadIni("ControlUrl", "controlUrl", "");

            this.portBox.Text = ini_RW.ReadIni("ControlPort", "controlPort", "");

        }


        //修改配置

        private void setBtn_Click(object sender, RoutedEventArgs e)

        {

            ini_RW.WriteIni("VideoUrl", "videourl", this.videoAddress.Text);

            ini_RW.WriteIni("ControlUrl", "controlUrl", this.ipAddress.Text);

            ini_RW.WriteIni("ControlPort", "controlPort", this.portBox.Text);


            System.Windows.MessageBox.Show("配置成功!请重启程序以使配置生效。", "配置信息", MessageBoxButton.OK, MessageBoxImage.Information);

            //this.Close();

        }


        //计数清零

        private void BoxClean()

        {

            circleTextBox.Text = "0";

            recTextBox.Text = "0";

        }


        //打开图片地址

        private void imgBtn_Click(object sender, RoutedEventArgs e)

        {

            try

            {


                BoxClean();

                //WPF中,OpenFileDialog位于Microsoft.Win32名称空间

                Microsoft.Win32.OpenFileDialog dialog = new Microsoft.Win32.OpenFileDialog();

                dialog.Filter = "All files (*.*)|*.*|jpg files (*.jpg)|*.jpg|png files(*.png)|*.png";


                if (dialog.ShowDialog() == true)

                {


                    string path = dialog.FileName;

                    imgAddressBox.Text = path;

                }

            }

            catch { };

        }


        //检测形状判断

        private void ShapeDetect(string address, int mode)

        {

            if (circleCheckBtn.IsChecked == true)

            {

                //System.Windows.MessageBox.Show("检测圆形");

                circleTextBox.Text = HoughCircles(address, mode).ToString();

            }

            else if (recCheckBtn.IsChecked == true)

            {

                //System.Windows.MessageBox.Show("检测矩形");

                SquareDetector(address, mode);

            }

        }


        //图片检测

        private void imgDetect()

        {


            if (imgAddressBox.Text == string.Empty)

            {

                System.Windows.MessageBox.Show(

                    "图片地址为空,请选择一张图片", "警告",

                    MessageBoxButton.OK,

                    MessageBoxImage.Information

                    );

                return;

            }

            else

            {

                ShapeDetect(imgAddressBox.Text, IMAGE_MODE);

            }

        }


        //视频检测

        private void videoDetect()

        {

            try

            {

                while (true)

                {

                    this.Dispatcher.Invoke(

                        new Action(

                            delegate

                            {

                                string ip = this.videoAddress.Text;

                                ShapeDetect(ip, VIDEO_MODE);

                            }

                            ));

                }


            }

            catch { };

        }


        //判断检测为图片还是视频,开启形状检测

        private void detectBtn_Click(object sender, RoutedEventArgs e)

        {

            BoxClean();

            if (imgCheckBtn.IsChecked == true)

            {

                imgDetect();

            }

            else if (videoCheckBtn.IsChecked == true)

            {

                try

                {

                    m_thread = new Thread(new ThreadStart(videoDetect));

                    m_thread.Start();

                }

                catch { };

            }

        }


        //按esc键退出视频检测,结束线程

        private void Window_KeyDown(object sender, System.Windows.Input.KeyEventArgs e)

        {

            if (e.Key == Key.Escape)

            {

                exitEvent.Set();

                m_thread.Join();

            }

        }


    }

}

3. 功能实现

   工作原理:

                  ① 导入一张图片或者通过WiFi传递摄像信息给PC;

                  ② 在PC端使用OpenCV对图像转化为灰度图像;

                  ③ 检测圆形和矩形

    检测圆形使用霍夫变换:

检测矩形:

3.1硬件连接

    将摄像头与路由器连接,启动路由器,将PC连接到路由器的WIFI网络。

接线说明:

            ① 将2510通信转接板连接到扩展板的扩展坞上面;

            ② 用3根母对母杜邦线将2510通信转接板与WiFi路由器连接起来,GND-GND、RX-RX、TX-TX;

            ③ 找到1根USB线,一端连接到2510通信转接板接口上,另一端连接到WiFi路由器USB接口上;

            ④ 将摄像头线连接到WiFi路由器接口上。

3.2示例程序

    下面提供一个可以进行识别圆形和矩形的参考例程(ShapeDetect\ShapeDetect\MainWindow.xaml.cs):

      程序识别圆形及矩形两种形状,包括对图像以及视频中的物体的形状检测,可参考上面的演示视频进行操作。图片中物体的形状识别,文末资料下载中提供一张测试图片,然后选择图片按钮,选择要检测的圆形或者矩形,点击形状检测。

      视频中的形状识别,选择视频按钮,选择要检测的圆形或者矩形,点击形状检测,可以使用球体或者矩形状物体进行检测。

4. 资料清单

序号

内容
1

【U020】-识别形状-例程源代码

2


文件下载
【整体打包】-【U020】如何实现视觉识别-识别形状-资料附件.zip
63.47MB下载1次下载
上一页 1 下一页

识别形状

© 2022 机器时代(北京)科技有限公司  版权所有
机器谱——机器人共享方案网站
学习  开发  设计  应用
